APLIKASI FILTER AKTIF
Filter adalah suatu rangkaian yang digunakan untuk membuang tegangan output pada frekuensi tertentu. Untuk merancang rangkaian filter dapat digunakan komponen pasif (R,L,C) dan komponen aktif (Op-Amp, transistor). Dengan demikian filter dapat dikelompokkan menjadi filter pasif dan filter aktif. Pada makalah ini akan dibahas mengenai filter pasif dan filter aktif.
• Pada dasarnya filter dapat dikelompokkan berdasarkan response (tanggapan) frekuensinya menjadi 4 jenis:
• Filter lolos rendah/ Low pass Filter.
• Filter lolos tinggi/ High Pass Filter.
• Filter lolos rentang/ Band Pass Filter.
• Filter tolah rentang/Band stop Filter or Notch Filter.
Filter Aktif
Filter Aktif yaitu filter yang menggunakan komponen aktif, biasanya transistor atau penguat operasi (op-amp). Kelebihan filter ini antara lain:
• untuk frekuensi kurang dari 100 kHz, penggunaan induktor (L) dapat dihindari
• relatif lebih murah untuk kualitas yang cukup baik, karena komponen pasif yang presisi harganya cukup mahal
Beberapa macam filter yang termasuk ke dalam filter aktif adalah :
1. Filter Lolos Bawah (Low Pass Filter)
• Tapis pelewat rendah atau tapis lolos rendah (low-pass filter) digunakan untuk meneruskan sinyal berfrekuensi rendah dan meredam sinyal berfrekuensi tinggi. Sinyal dapat berupa sinyal listrik seperti perubahan tegangan maupun data-data digital seperti citra dan suara.
• Untuk sinyal listrik, low-pass filter direalisasikan dengan meletakkan kumparan secara seri dengan sumber sinyal atau dengan meletakkan kapasitor secara paralel dengan sumber sinyal. Contoh penggunaan filter ini adalah pada aplikasi audio, yaitu pada peredaman frekuensi tinggi (yang biasa digunakan pada tweeter) sebelum masuk speaker bass atau subwoofer(frekuensi rendah). Kumparan yang diletakkan secara seri dengan sumber tegangan akan meredam frekuensi tinggi dan meneruskan frekuensi rendah, sedangkan sebaliknya kapasitor yang diletakkan seri akan meredam frekuensi rendah dan meneruskan frekuensi tinggi.
• Suatu filter lolos bawah orde satu dapat dibuat dari satu tahanan dan satu kapasitor. Filter orde satu ini mempunyai pita transisi dengan kemiringan -20 dB/dekade atau –6 dB/oktav. Penguatan tegangan untuk frekuensi lebih rendah dari frekuensi cut off adalah: Av = – R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R2C1).
2. Filter Lolos Atas (High Pass Filter)
• High pass filter adalah jenis filter yang melewatkan frekuensi tinggi, tetapi mengurangi amplitudo frekuensi yang lebih rendah daripada frekuensi cutoff.Nilai-nilai pengurangan untuk frekuensi berbeda-beda untuk tiap-tiap filter ini .Terkadang filter ini disebut low cut filter, bass cut filteratau rumble filter yang juga sering digunakan dalam aplikasi audio.High pass filter adalah lawan dari low pass filter, dan band pass filter adalah kombinasi dari high pass filter dan low pass filter.
• Filter ini sangat berguna sebagai filter yang dapat memblokir component frekuensi rendah yang tidak diinginkan dari sebuah sinyal komplek saat melewati frekuensi tertinggi.
• High pass filter yang paling simple terdiri dari kapasitor yang terhubung secara pararel dengan resistor, dimana reistansi dikali dengan kapasitor (RXC) adalah time constant (Ï„).
• Suatu filter lolos bawah orde satu dapat dibuat dari satu tahanan dan satu kapasitor. Filter orde satu ini mempunyai pita transisi dengan kemiringan 20 dB/dekade atau 6 dB/oktav. Penguatan tegangan untuk frekuensi lebih tinggi dari frekuensi cut off adalah: Av = – R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R1C1).

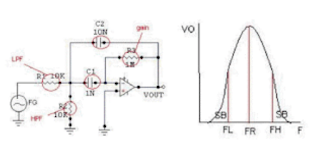

3. Filter Lolos Pita (Band Pass Filter)
• Sebuah band-passfilter merupakan perangkat yang melewati frekuensi dalam kisaran tertentu dan menolak (attenuates) frekuensi di luar kisaran tersebut. Contoh dari analog elektronik band pass filter adalah sirkuit RLC (resistor-induktor-kapasitor sirkuit). Filter ini juga dapat dibuat dengan menggabungkan -pass filter rendah dengan –pass filter tinggi .
• Band pass filter digunakan terutama di nirkabel pemancar dan penerima. Fungsi utama filter seperti di pemancar adalah untuk membatasi bandwidth sinyal output minimum yang diperlukan untuk menyampaikan data pada kecepatan yang diinginkan dan dalam bentuk yang diinginkan. Pada receiver Sebuah band pass filter memungkinkan sinyal dalam rentang frekuensi yang dipilih untuk didengarkan, sementara mencegah sinyal pada frekuensi yang tidak diinginkan.
• Penguatan tegangan untuk pita lolos adalah: Av = (-R2 / R1) (-R4 / R3) Besarnya frekuensi cut off atas didapat dari: fCH = 1 / (2.R1C1) Besarnya frekuensi cut off bawah didapat dari: fCL = 1 / (2.R4C2).
4. Filter Tolak Rendah (Band Stop Filter)
• Dalam pemrosesan sinyal, filter band-stop atau band-penolakan filter adalah filter yang melewati frekuensi paling tidak berubah, tetapi attenuates mereka dalam rentang tertentu ke tingkat yang sangat rendah. Ini adalah kebalikan dari filter band-pass. Sebuah filter takik adalah filter band-stop dengan stopband sempit (tinggi faktor Q). Notch filter digunakan dalam reproduksi suara hidup (Public Address sistem, juga dikenal sebagai sistem PA) dan instrumen penguat (terutama amplifier atau preamplifiers untuk instrumen akustik seperti gitar akustik, mandolin, bass instrumen amplifier, dll) untuk mengurangi atau mencegah umpan balik , sedangkan yang berpengaruh nyata kecil di seluruh spektrum frekuensi. band filter membatasi ‘nama lain termasuk’, ‘Filter T-takik’, ‘band-eliminasi filter’, dan ‘menolak band-filter’. Biasanya, lebar stopband kurang dari 1-2 dekade (yaitu, frekuensi tertinggi dilemahkan kurang dari 10 sampai 100 kali frekuensi terendah dilemahkan). Dalam pita suara, filter takik menggunakan frekuensi tinggi dan rendah yang mungkin hanya semitone terpisah.
Filter aktif mempunyai keuntungan dibandingkan filter pasif yaitu :
• Penguatan dan frekuensinya mudah diatur, selama op-amp masih memberikan penguatan dan sinyal input tidak sekaku seperti pada filter pasif. Pada dasarnya filter aktif lebih gampang diatur.
• Tidak ada masalah beban, karena tahanan inputtinggi dan tahanan output rendah. Filter aktif tidak membebani sumber input.20
• Harga, umumnya filter aktif lebih ekonomis dari pada filter pasif, karena pemilihan variasai dari op-amp yang murah dan tanpa induktor yang biasanya harganya mahal.
